NS塑壳断路器
1 产品名称 NS塑壳断路器
2 产品基本组成、 主要用途和适用范围
2.1 产品基本组成:Compact NS系列塑壳断路器是九十年代中期推出的低压塑壳断路器。
2.2 主要用途和适用范围:可用于低压配电保护、 电动机保护、 断路器+继电器实现接地故障保护、电源切换,可以作为切换开关使用。
3 功能、性能、特点
3.1 模块化的结构,可以根据不同需求加装不同的脱扣器,适用于各种配电场合。标准的热磁脱扣器适用于普通场合,电子式脱扣器满足智能化要求。
3.2 各种多功能附件,可以满足用户的各种要求。
3.3 四种显示和测量元件可直接安装在NS断路器上。
3.4 使用新一代Micrologic控制单元, Micrologic2.0控制单元提供标准保护,Micrologic5.0控制单元提供选择性保护。
4 执行标准
国际标准:IEC 947-1,IEC 947-2,IEC 947-3,IEC947-4,IEC 947-5.1;国家标准:GB 14048.1,GB 14048.2

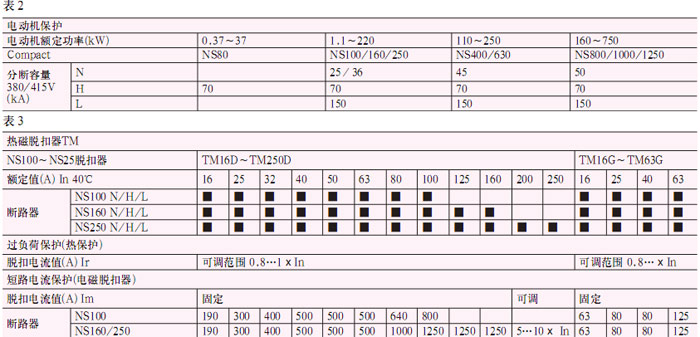

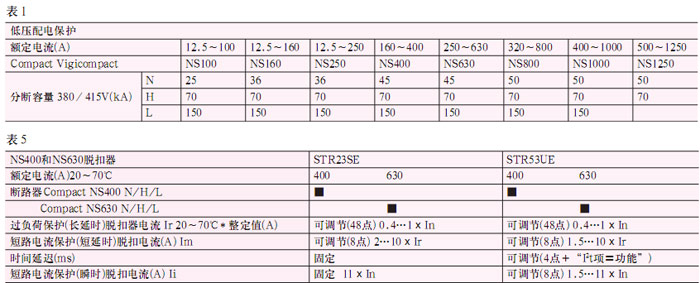

5 产品规格及主要技术参数 见表1(下页)、表2。
6 设计选型要点

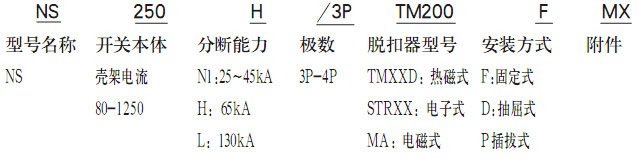

6.1 NS开关命名原则:

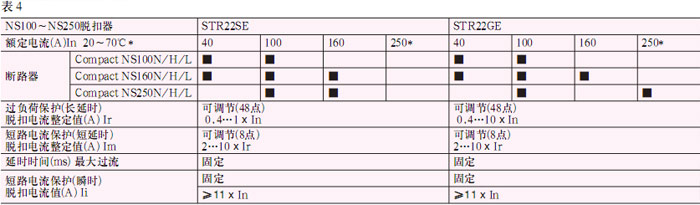

6.2 NS100~630脱扣器选型见表3、表4、表5。

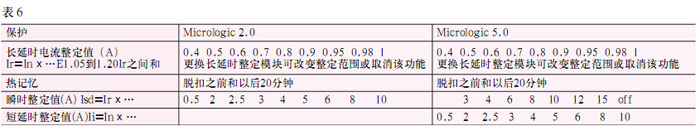

6.3 NS800~1250脱扣器选型见表6。
7 断路器尺寸重量及安装尺寸、安装方式参阅相关样本。
*工作环境温度高时,整定STR22SE或STR22GE要考虑温度系数,60℃时不能超过0.95或70℃时不能超过0.90。
1. *如果工作环境温度较高,断路器热保护必须考虑温度系数。对于Compact NS400过负荷保护整定时,在60℃不能超过0.95,70℃不能超过0.90;对
于NS630,50℃不能超过0.95,60℃不能超过0.90,70℃不能超过0.85。
2. 其它功能:故障类型显示、区域选择性联锁(ZSI) 、通信(COM) 、内置电流表(I) 、接地故障保护等(T) 。
