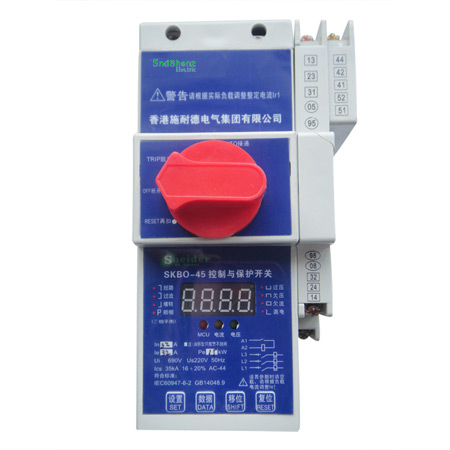

一、适用范围 1.1性能及用途 AUDKB0系列控制与保护开关电器(以下简称AUDKB0),主要用于交流以50Hz(60Hz)、额定工作电压至690V、主机额定电流自12A到125A、智能控制器可调工作电流自0.4A至125A、控制电机功率自0.05KW至55KW的电力系统中接通、承载和分断正常条件下(包括规定的过载条件)的电流或电压,也能够接通、承载一定时间和分断规定的非常条件下(如短路、欠压等)的电流或电压。 AUDKB0采用模块代的单一产品结构型式,集成了传统的断路器,接触器、过载(或过压、断相等)保护断电器、起动器、隔离器、电机缩合保护器等主要功能,具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有体积小、可靠性高,具有短路分断能力高、飞弧距离短等优点、具有各种特性内部自行良好配合的时间-电流保护特性(反时限过载长延时保护、短路短延时保护、瞬时短路保护及快速瞬时短路保护四段式保护特性),根据需要选配功能/或功能模块,即可为各种电力线路(如电机的频繁或不频繁起动以及配电电路负载)提供完善地控制和保护功能,且动作精确,可避免不必要的停电,提高供电可靠性。正是因为KBC系列产品具备优越的性能和优点,特别适用适用于以下场合或系统。 ◇治鑫、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统; ◇电动机控制中心(MMC)及配电中心; ◇电力站及变电站 ◇港口和铁路系统(如航空港、铁路公路客运中心等); ◇高速公路照明、通风系统; ◇军队驻地控制保护系统(如边防哨所、雷达机站等); ◇各种场合的消防泵、风机等; ◇现代化的建筑照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列; ◇医院; ◇商业大楼(如大型购买中心、超级市场等); ◇电信通讯机房; ◇信息处理中心(如市政、银行、证券交易中心等); ◇工厂或或车间的单电机控制与保护系统; ◇远程控制照明系统;
1.2产品的使用类别 AUDKB0的主电路和辅助电路适用的使用类别及代号见表一
表一 AUDKB0产品的使用类别代号及典型用途
电路 |
使用类别代号 |
典型用途 |
主电路 |
AC—20A |
在无载条件下闭合和断开电路 |
AC—40 |
配电电路,包括混合的电阴性和由组合电抗组成的电感性负载 |
AC—41 |
无感或微感负载、电阻护 |
AC—42 |
滑环型电动机:起动、分断 |
AC—43 |
笼型感应动机:起动、运转中分断 |
AC—44 |
笼型感应动机:起动、反接制动或反向运转、点动 |
AC—45A |
放电灯的通断 |
AC—45B |
白炽灯的通断 |
辅助电路 |
AC—15 |
控制交流电磁铁负载 |
AC—20A |
在无载条件下闭合和断开电路 |
AC—21A |
通断电阻性负载,包括适当的过载 |
DC-13 |
控制直流电磁铁负载 |
C-20A |
在无载条件下闭合和断开电路 |
DC-21A |
通断电阻性负载,包括适当的过载 |
1.3产品符合标准 本产品符合IEC60947-6-2《低压开关设备和控制设备第6部分:多功能电器第2节:控制与保护开关电器》和GB14048.9《低压开关设备和控制设备多功能电器(设备)第2部分:控制与保护开关电器(设备)》标准。 |
